立式管式爐的單溫區和多溫區有哪些區別

作者:河南鴻爐來源：原創 發表時間：2025-07-09 09:19:02

立式管式爐的溫區設計直接影響溫度分布的均勻性、控溫精度以及實驗或生產的適用性。不同溫區結構在加熱方式、溫度梯度控制、應用場景等方面存在顯著差異，以下是詳細分析：

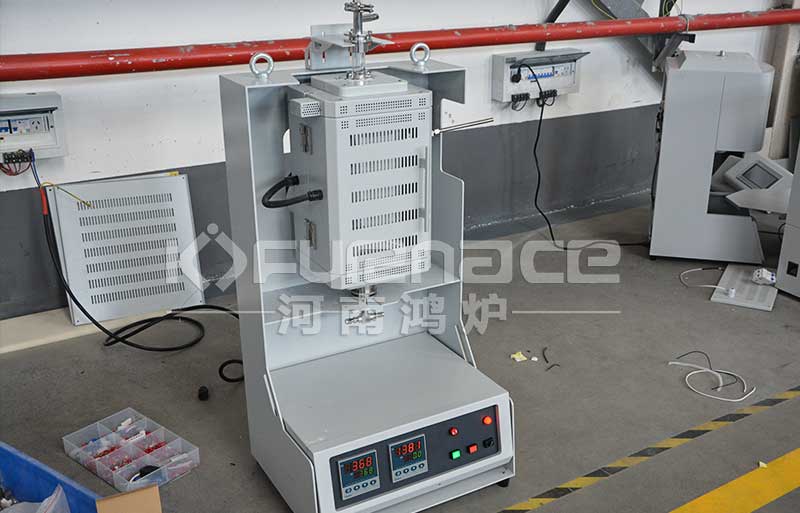

小型單溫區立式管式爐點擊查看詳細參數介紹

一、溫區類型及核心區別

1. 單溫區

①結構特點：
爐膛內僅設置一個連續加熱區域，由單組或多組加熱元件（如硅碳棒、電阻絲）均勻分布，實現單一溫度場控制。
②溫度分布：
理想狀態：爐膛內溫度均勻，但實際存在軸向（上下）溫度梯度，尤其在爐膛較長時，頂部與底部溫差可能達數十攝氏度。
優化手段：通過調整加熱元件功率密度（如中間密、兩端疏）或增加保溫層厚度，可縮小溫差至±5℃以內（1200℃以下爐型）。
③典型應用：
簡單加熱、淬火、退火等對溫度均勻性要求不高的實驗。
需快速升溫或降溫的場景（如材料熱震實驗），因單溫區響應速度快。

2. 雙溫區

①結構特點：
爐膛被物理分隔為兩個獨立加熱區域，每個區域配備獨立控溫系統（如PID控制器+熱電偶），可分別設置目標溫度。
②溫度分布：
分區控溫：兩個溫區可設置不同溫度（如一區800℃，二區1200℃），形成溫度梯度，適用于需要逐步加熱或冷卻的工藝。
交界處：兩溫區交界處可能存在溫度過渡區，需通過優化加熱元件布局（如交錯排列）減少溫差。
③典型應用：
晶體生長（如Czochralski法單晶拉制），通過控制溫區溫度梯度引導晶向。
材料合成（如化學氣相沉積，CVD），不同溫區分別控制反應物分解與沉積溫度。

3. 三溫區及以上

①結構特點：
爐膛被劃分為三個或更多獨立加熱區域，每個區域可獨立控溫，部分高端型號支持溫區聯動控制（如編程設定溫度梯度曲線）。

②溫度分布：
多段控溫：可實現復雜溫度場（如線性梯度、階梯梯度），滿足高精度工藝需求。
熱干擾：相鄰溫區間可能存在熱輻射干擾，需通過隔熱屏或水冷結構降低影響。

③典型應用：
化學氣相沉積（CVD），需精確控制襯底溫度分布以實現均勻薄膜沉積。
納米材料制備，通過多溫區控制反應速率與結晶過程。

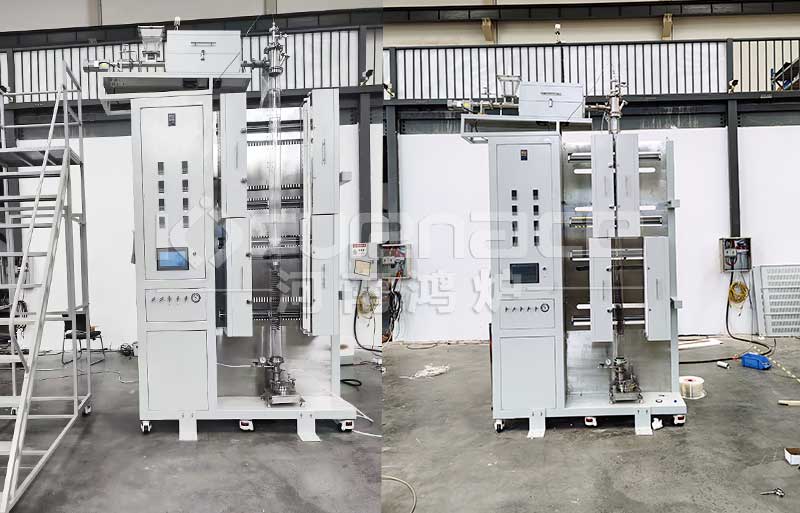

帶預熱裝置六溫區立式管式爐點擊查看詳細參數介紹

二、溫區設計對實驗的影響

1. 溫度均勻性
單溫區：均勻性受爐膛長度限制，長爐膛需配合勻溫塊或旋轉樣品臺改善。
多溫區：通過獨立控溫可局部優化均勻性，但整體溫場需通過軟件模擬設計加熱元件功率分布。

2. 控溫精度
單溫區：控溫精度通常為±1℃，受傳感器位置影響較大。
多溫區：每個溫區獨立配備高精度傳感器（如B型熱電偶），控溫精度可達±1℃以下，但系統復雜度增加。

3. 實驗靈活性
單溫區：適合單一工藝或固定溫度程序，擴展性有限。
多溫區：可支持多步驟工藝（如先低溫脫水再高溫燒結），或同時處理不同溫度需求的樣品。

三、選型建議

①簡單實驗：
選擇單溫區爐型，成本低且操作簡便。
若需改善均勻性，可加裝勻溫塊或選用短爐膛設計。

②梯度控溫需求：
晶體生長或CVD工藝優先選雙溫區，通過獨立控溫實現溫度梯度。
需復雜溫場時（如半導體外延），選擇三溫區及以上型號。

③高精度要求：
優先選擇配備歐陸儀表或類似高精度控制器的型號，并確認傳感器類型（如B型熱電偶優于K型）。
多溫區爐型需關注溫區間熱干擾，選擇帶隔熱屏或水冷結構的型號。

④預算與維護：
多溫區爐型成本顯著高于單溫區，且維護復雜度增加（如需定期校準多個傳感器）。
若預算有限，可通過外接溫度控制器升級單溫區爐型，實現部分多溫區功能。

立式管式爐的溫區設計靈活，可根據實驗需求選擇合適配置，以滿足不同材料和工藝的要求。
