可旋轉化學氣相沉積反應設備的詳細介紹

作者:河南鴻爐來源：原創 發表時間：2024-07-19 09:46:14

可旋轉化學氣相沉積反應設備是一種在化學氣相沉積（CVD）工藝中使用的專用裝置，主要用于制備均勻的薄膜和納米材料。通過旋轉反應腔體或基材，可以實現更均勻的氣體分布和沉積效果。以下是關于可旋轉氣相沉積反應設備的詳細介紹：

設備組成部分

①反應腔體：
通常由高純石英或其他耐高溫材料制成，具有良好的化學惰性。
②旋轉裝置：
包括電機、傳動機構和控制系統，用于驅動反應腔體或基材旋轉，確保沉積的均勻性。
③氣體供應系統：
包含氣體源、流量控制器和氣體混合器，精確控制反應氣體的流量和比例。
④加熱系統：
使用電阻絲、石墨加熱器或感應加熱器等提供所需的熱量，確保反應腔體內部達到工藝要求的溫度。
⑤溫控系統：
包括熱電偶和PID控制器，實時監測和調節反應腔體內的溫度。
⑥真空系統：
由真空泵、壓力傳感器和控制閥組成，維持反應腔體的真空環境。
⑦氣氛控制系統：
用于調節和維持反應腔體內的氣氛條件，避免不必要的雜質和氧氣進入。
⑧廢氣處理系統：
處理和排放反應過程中產生的廢氣，確保環境安全和設備正常運行。

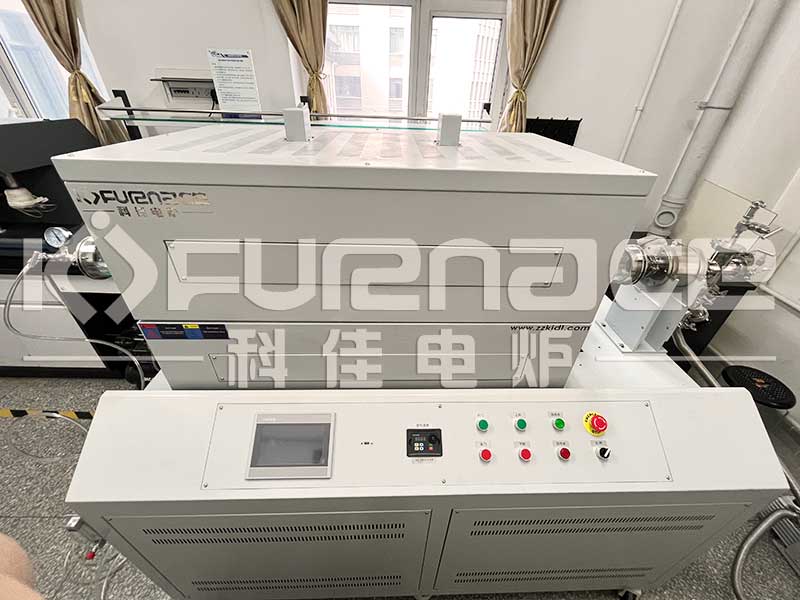

點擊圖片查看更多設備參數

操作原理

①預處理：
將基材放入反應腔體內，并進行清潔和表面處理。
②氣體引入：
開啟氣體供應系統，將反應氣體引入反應腔體。
③加熱：
啟動加熱系統，逐步升溫至工藝所需的反應溫度。
④旋轉：
啟動旋轉裝置，使反應腔體或基材旋轉，確保氣體在基材表面的均勻分布。
⑤沉積：
在設定的溫度和氣氛條件下，反應氣體發生化學反應，在基材表面形成所需的薄膜或納米材料。
⑥冷卻和卸料：
反應完成后，關閉加熱系統，逐步冷卻至室溫，取出基材。

應用領域

①半導體制造：
用于制備高質量的半導體薄膜，如硅、氮化鎵和碳化硅等。
②光學材料：
制備高透明度和高折射率的光學薄膜，用于鏡片、濾光片等光學器件。
③太陽能電池：
沉積薄膜太陽能電池中的吸收層和透明導電層，提高光電轉換效率。
④納米材料：
合成碳納米管、石墨烯等納米材料，應用于電子、傳感和能源領域。
⑤防腐涂層：
在金屬表面沉積防腐蝕薄膜，提高材料的耐久性和防護性能。

旋轉式CVD設備的優勢

①均勻沉積：
通過旋轉反應石英管，可以攪拌粉末樣品，從而實現均勻的碳膜沉積。這種設計有助于提高薄膜的均勻性，特別是在需要高均勻性的應用中。
②旋轉速度控制：
旋轉速度可以在不同的水平上進行調節，以適應不同的工藝需求。例如，MPCVD-Powder系統設計用于在粉末Si材料上覆蓋碳膜，通過旋轉反應石英管實現均勻沉積。
③批量生產：
某些設備設計為通過配備滑動爐和長反應石英管來實現批量生產。這種設計使得所有樣品在相同的CVD條件下連續受到CVD的作用，提高了生產效率。
④溫度控制：
可旋轉氣相沉積反應設備通常配備有精確的溫度控制系統，以確保在旋轉過程中保持恒定的溫度。例如，Jupiter 3120設備在CVD薄膜沉積過程中使用了往復式旋轉型晶圓加熱盤，極大優化了CVD薄膜的均勻性。
⑤真空系統：
許多設備配備有真空系統，以適應需要在真空條件下進行的CVD工藝。例如，MPCVD-50系統配備了真空系統，可用于真空工藝。
⑥氣體控制：
設備通常配備有多路質量流量氣體控制器，以精確控制反應氣體的流量。這有助于實現復雜的化學反應和薄膜沉積。
⑦安全性：
在抽氣過程中，如果系統突然暴露于大氣，設備應能處于保護狀態，避免部件損壞。例如，某些設備在停電停水或系統不能維持真空狀態時，帶有保護裝置，整個系統連鎖保護。
⑧樣品進出系統：
設備通常配備有樣品進出室及移動密封系統，以便于樣品的裝載和卸載。

通過這些設計和功能，可旋轉氣相沉積反應設備能夠提供高效、均勻和可控的薄膜沉積過程，廣泛應用于半導體制造、光學材料、太陽能電池和納米材料的制備。其均勻性好、高效性和靈活性使其在高質量薄膜和納米材料的制備中具有重要優勢。
