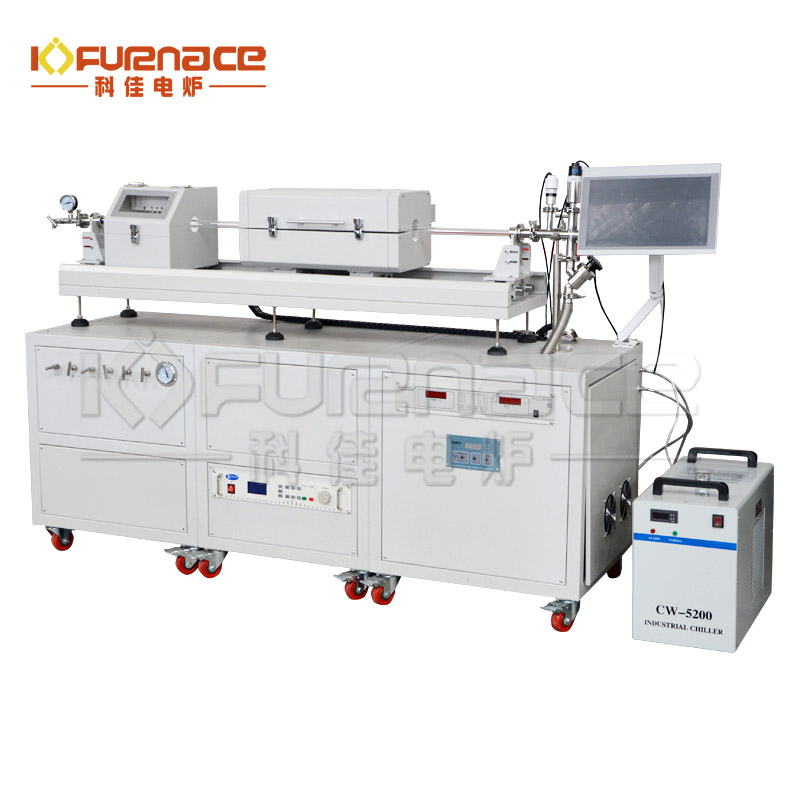

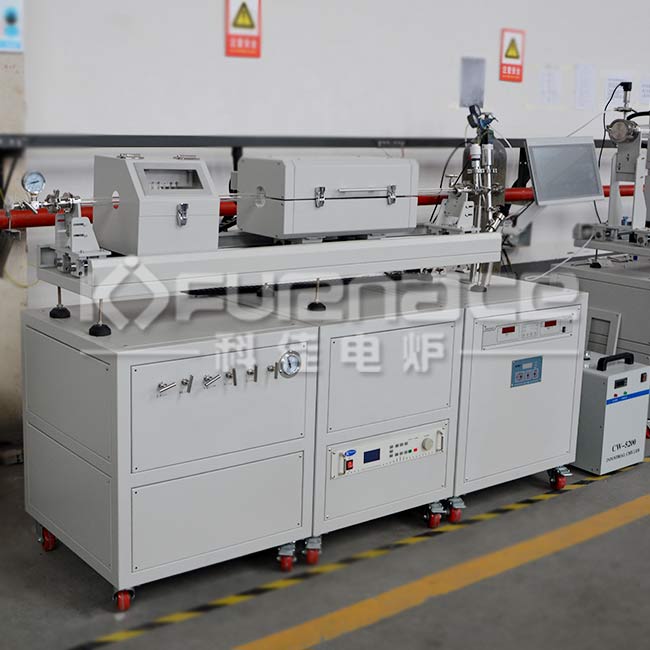

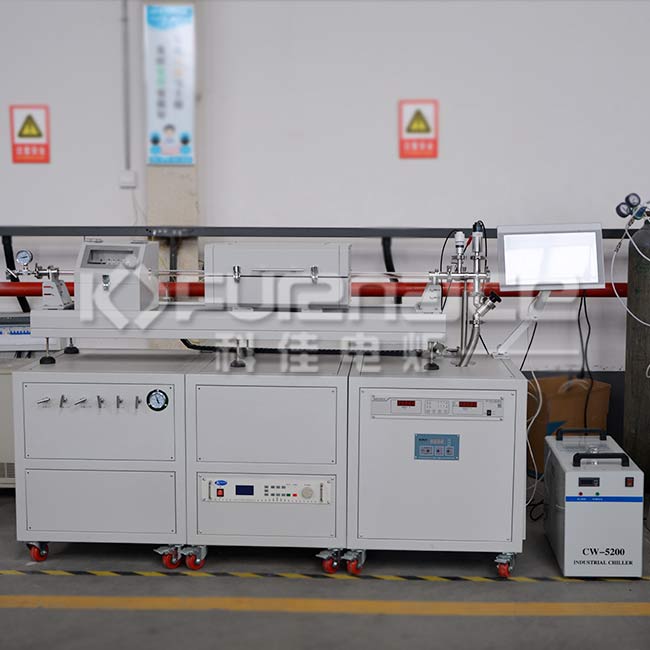

產品型號:KJ-PECVD-L
主要用途:科佳高真空PECVD設備由管式爐、真空系統、氣體供應系統、射頻電源系統等組成。該系統主要用于金屬薄膜、陶瓷薄膜、復合薄膜、石墨烯等的生長,,如SiOx、SiNx、SiOxNy和非晶硅(a-Si:H)。
產品優勢
PECVD比普通CVD具有更高的化學氣相沉積速率、更好的均勻性、一致性和穩定性
PECVD對于化學氣相沉積需要比普通CVD更低的溫度
具有基本溫度低、沉積速率快、成膜質量好、針孔較少、不易龜裂等優點
產品名稱 | 搖臂式集成控制PECVD設備 |
產品型號 | KJ-PECVD |
第一部分滑軌管式爐部分 | |
爐管尺寸 | Φ25mmX1600mm(最終長度取決于最終設計) |
爐管材料 | 石英管 |
加熱區 | 200+200mm (雙溫區) |
工作溫度 | ≤1100°C |
最高溫度 | 1200°C |
溫度控制方法 | N型熱電偶 |
控制方式 | 觸摸屏控制,帶獨立搖臂,可根據實際需要調節溫控屏角度,使用更方便 |
溫度控制精度 | ±1℃ |
溫度控制保護 | 具有過熱和燒毀保護功能 |
加熱速率 | 建議≤10ºC/min,最大20ºC/min |
加熱元件 | 電阻絲 |
工作電壓 | 交流220V單相50HZ/60HZ(電路電壓用戶可選擇定制) |
加熱功率 | 4KW |
爐膛材料 | 氧化鋁多晶纖維 |
爐膛結構 | 爐體有滑軌,可實現快速加熱和冷卻 |
真空法蘭 | 標準配置配有兩個不銹鋼真空法蘭,已安裝機械壓力表和不銹鋼截止閥 |
密封系統 | 爐管和法蘭采用硅膠O型圈擠壓密封,拆卸方便,可反復拆卸,氣密性好。 |
外殼 | 碳鋼或不銹鋼外殼 |
可選 | 輔助冷卻風扇 |
第二部分真空系統部分 | |
名稱 | 真空系統 |
主要參數 | 1.采用中國品牌高真空分子泵組,極限真空度可達6.7x10-3pa(空冷狀態) 2.KF25快速連接,不銹鋼波紋管,手動擋板閥和法蘭,真空泵連接; 3、數字真空顯示,測量范圍為5×10-50-150mbar,測量精度高 |
第三部分供氣系統部分 | |
名稱 | 四通質量流量計 |
主要參數 | 四通道精密質量流量計:觸摸屏控制、數字顯示、自動控制 1、流量范圍:MFC 1-MFC3:10-1000sccm可調 MFC1:CH4 0-10sccm MFC2:H2 0-200sccm MFC3:0-200sccm MFC4:0-300sccm 控制精度:±1.5%F.S。 2.一個混合罐 3.供氣系統左側安裝4個不銹鋼針閥,可手動控制4種氣體; 4.進風口和出風口:4進1出 流量控制:LCD觸摸屏 注:不支持液體或腐蝕氣體。 |
第四部分等離子電源部分 | |
名稱 | 500W等離子電源 |
功率范圍 | 0-500W(連續可調) |
工作頻率 | 13.56兆赫+0.05% |
操作模式 | 連續輸出 |
RF輸出阻抗接口 | N型,內螺紋(50Ω) |
功率穩定性 | ≤2W |
最大反射功率 | 70W |
電源保護設置 | 直流過流保護、功率放大器過溫保護、反射功率保護 |
電源電壓/頻率 | 單相交流(187V-253V)50-60HZ |
冷卻法 | 空氣冷卻 |
