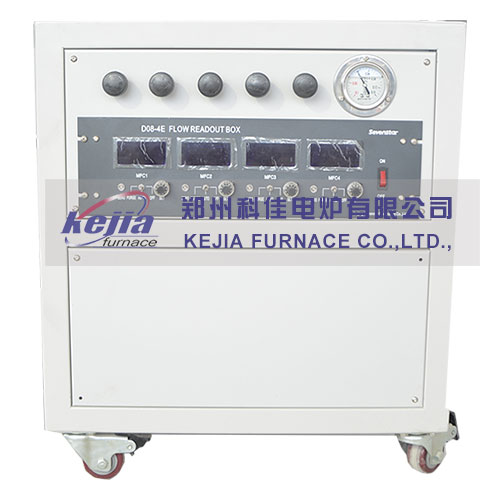

4路質子流量計
產品型號：4路質子流量計
主要用途：可用于搭建CVD系統，也可為樣品退火提供所需的氣氛環境。
圖片點擊可放大
一、概述
1．氣體從鋼瓶出來，經過減壓閥減壓，通過四氟管到供氣系統的入口，再經過質子流量計控制氣體流量，然后經過混氣罐，再進入爐子進氣口，氣體從出氣管出來，經過三通閥門，一端連接真空泵，一端連接出氣口。
2．混氣罐上接有壓力表，壓力表顯數盤與質子流量計安裝在同一面板上。
3．每一條氣體管路均有一個高壓截止閥，安全有保證。
4．該氣路采用高精度氣體浮子流量計，氣路內部全采用四氟管，耐腐蝕性好。
5．所有接頭采用卡套連接，氣密性好，耐壓高。
二、技術參數：
氣路通道： 4
氣路流量控制：質子流量控制器。
接 口： Φ6
顯 示： LED
工作環境溫度: 5~45℃
流量控制器： 質子流量控制器（詳細技術參數請查看后面）
四氟管：Φ6外XΦ4內
壓力真空表 ：－0.1～0.15 MPa , 0.01 MPa/格
截 止 閥：Φ6
三、供氣系統內部壓力不能過大，不然容易造成漏氣，只要?dú)怏w能正常流出來即可。
四、供氣系統的配置：
1、質子流量計：4個
2、壓力表：1個
3、截止閥門：5個
4、穿板接頭：5個
5、閥門接頭：2個
6、鋼瓶接頭: 4個
7、聚四氟乙烯管：20M
8、混氣罐：1個
9、爐架：1臺
質量流量計技術參數：質子流量控制器普通型，模擬電路，橡膠密封，管狀分流，不易堵塞。
主要指標:
量程：5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM（你可以任意選擇量程）
- 準確度：±1.5% F.S
- 線性：±0.5～1.5% F.S
- 重復精度：±0.2% F.S
- 響應時間：10S
- 氣壓降：<0.01MPa
- 最大壓力：3MP
- 工作環境溫度：5～45℃
- 輸入輸出信號：0～+5.00V
- 電源：+15V 50mA -15V 50mA
- 外形尺寸：158*30*110
